粉煤灰加氣塊設(shè)備是以水泥，石灰，粉煤灰為主要原料，摻加發(fā)氣劑，通過配料、攪拌、澆注、預(yù)養(yǎng)、切割、蒸壓、養(yǎng)護(hù)等工藝過程制成的輕質(zhì)多孔硅酸鹽制品。
粉煤灰加氣塊設(shè)備是以水泥，石灰，粉煤灰為主要原料，摻加發(fā)氣劑，通過配料、攪拌、澆注、預(yù)養(yǎng)、切割、蒸壓、養(yǎng)護(hù)等工藝過程制成的輕質(zhì)多孔硅酸鹽制品。
質(zhì)量要求：
粉煤灰的質(zhì)量應(yīng)符合《硅酸鹽建筑制品用粉煤灰》的要求。
細(xì)度：Ⅰ級不大于30.0%；Ⅱ級不大于45.0%；Ⅲ級不大于55.0%；
標(biāo)準(zhǔn)稠度用水量：Ⅰ級不大于50.0%；Ⅱ級不大于58.0%；Ⅲ級不大于60.0%；
燒失量：Ⅰ級不大于7.0% ；Ⅱ級不大于12.0；%Ⅲ級不大于15.0%；
二氧化硅含量：不小于40.0%；
三氧化硫含量：不大于2.0%；
苛性堿的含量：不大于2.0%；
鐵礦物的含量：不大于15.0％；
Ⅲ級粉煤灰不適用于蒸壓加氣混凝土砌塊；
粉煤灰的放射性要求應(yīng)符合國家標(biāo)準(zhǔn)的GB6763的規(guī)定。

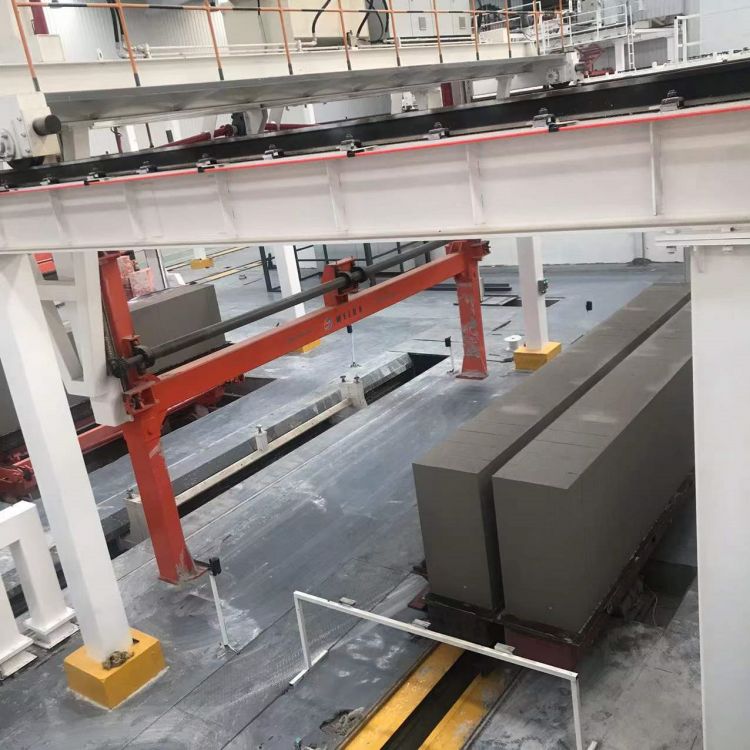

粉煤灰加氣塊生產(chǎn)設(shè)備特點(diǎn)：
1.重量輕
粉煤灰加氣塊生產(chǎn)設(shè)備生產(chǎn)的粉煤灰加氣塊一般重量為500-700千克/立方米，是加氣塊中較輕的一種，適用于高層建筑的填充墻和低層建筑的承重墻。使用這種材料，可以使整個(gè)建筑的自重比普通磚混結(jié)構(gòu)建筑的自重降低40%以上。由于建筑自重減輕，地震破壞力小，所以大大提高建筑物的抗震能力。
2.保溫隔熱性能好
粉煤灰加氣塊生產(chǎn)設(shè)備生產(chǎn)的粉煤灰加氣塊的導(dǎo)熱系數(shù)一般為0.11-0.18千卡/米0小時(shí)0度，這就大大減薄了墻體的厚度，相應(yīng)的便擴(kuò)大了建筑物的有效使用面積，節(jié)約了建筑材料厚度，提高了施工效率，降低了工程造價(jià)，減輕了建筑物自重。
3.強(qiáng)度高
經(jīng)實(shí)驗(yàn)，加氣混凝土砌塊抗壓強(qiáng)度大于25千克/平方厘米，相當(dāng)于125號粘土磚和灰砂磚的抗壓強(qiáng)度。
4.抗震性能好
因?yàn)榧託鈮K容重輕，整體性能好，地震時(shí)慣性力小，所以具有一定的抗震能力。
5.加工性能好
粉煤灰加氣塊生產(chǎn)設(shè)備生產(chǎn)的粉煤灰加氣塊具有良好的加工性能。能鋸、刨、釘、銑、鉆。并且能在制造過程中加鋼筋。給施工帶來了很大的方便與靈活性。
6.耐高溫性強(qiáng)
粉煤灰加氣塊生產(chǎn)設(shè)備生產(chǎn)的粉煤灰加氣塊在溫度為600℃以下時(shí)，其抗壓強(qiáng)度稍有增長，當(dāng)溫度在600℃左右時(shí)，其抗壓強(qiáng)度接近常溫時(shí)的抗壓強(qiáng)度，作為建筑材料其放火性能達(dá)到國家一級標(biāo)準(zhǔn)。
7.隔音性能好
從加氣塊氣孔結(jié)構(gòu)可知，由于加氣混凝土的內(nèi)部均勻地分布著大量的封閉氣孔，因此具有一般建筑材料所不具有的吸音性能。
8.有利于機(jī)械化施工
預(yù)制加氣塊拼裝大板可節(jié)省成品堆放場地；節(jié)約砌筑人工；減少了濕作業(yè)；加快了現(xiàn)場施工進(jìn)度，提高了施工效率。
9.適應(yīng)性強(qiáng)
可根據(jù)當(dāng)?shù)夭煌牧希煌瑮l件來量身定造。原材料可選擇河砂、粉煤灰、礦砂等多種，因地制宜?？梢詮U物利用，變廢為寶。
